大电流传感器变压器

大电流变压器基于电流变压器的原理

REO Ringkern-Hochstromtransformator Stromkanzlerprinzip

完整的目录

下载我们丰富的产品目录,发现更多REO产品

大电流传感器变压器

大电流变压器基于电流变压器的原理

描述

大电流传感器变压器能够简单地将非常小的初级电流转变为非常大的次级电流。绝缘结构经过强化,从而确保设备结构紧凑而坚固。因此,在初级端的无涂层铜条已经过安全绝缘处理,不需要采取任何额外的措施,即可作为次级绕组使用。
大电流传感器变压器完全预装在稳定的铝型材上,并配有端子根据VBG 4。此外,还配有连接线路,用于安装轨道的接地。由于可使用并联接法,甚至可实现更高的输出电流。
典型的应用领域有:用于开关设备的测试装置,以及用于检查开关触点的电流和加热测试的升降闸门。

优点

• 部分密封局部密封,推入式开口较大,用于电缆导轨或母线
• 设计紧凑
• 杂散磁场强度非常低
• 组装简单而快速
• 无需额外元件即可实现极高的电磁兼容性很高,无需额外元件
• 通过符合VBG 4的夹子预先安装在铝制导轨上

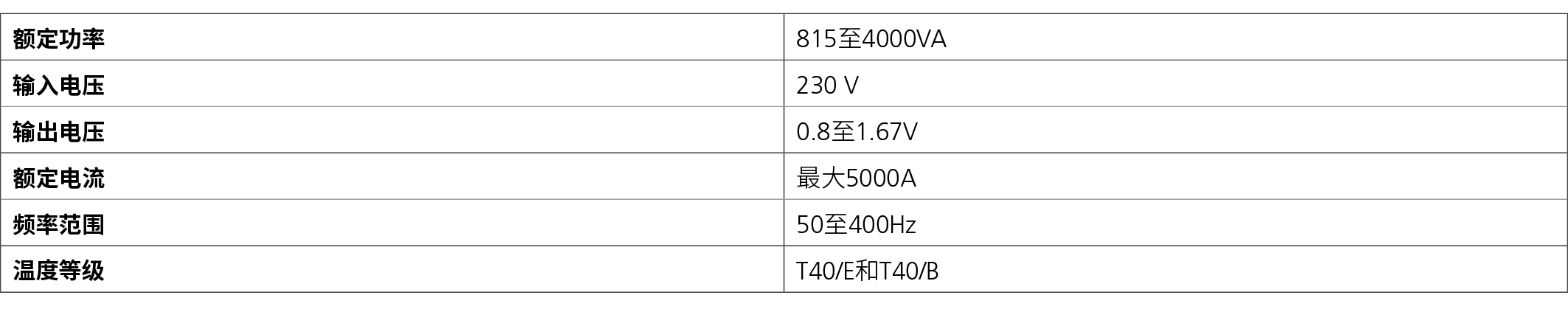

技术数据*

*可根据要求提供特殊的电压和更高的功率
