CNW 102 EMC滤波器

单相电源滤波器(2条线路,两级)

描述

EN 55011 A类和EN 61800-3 C2类要求推荐的干扰抑制滤波器。低成本的滤波器,尺寸小,可直接安装于干扰源处,衰减性能非常好。
滤波器也有低漏电电流型号,以及专用的医用型号(无Y电容)。可选配过压保护功能。

如果使用绝缘的铲形连接件,可实现快速装配。此外,还有其他采用不同连接方式的型号(如夹子或织带)。

优点

  • 结构紧凑
  • 安装简便
  • 如果使用绝缘的铲形连接件,可实现防触摸效果
  • 在低漏电电流条件下具有良好的衰减性能
  • 也可提供医用型号或漏电电流较低的型号
  • 可选配过压保护功能
  • 本系列所有型号均通过UL认证 – E217177 (N-和MED-型号除外)

典型应用

应用:用于工业电子技术的开关模式电源,用于电机驱动装置、电源装置、医疗和电信应用、直流应用场合的变频器

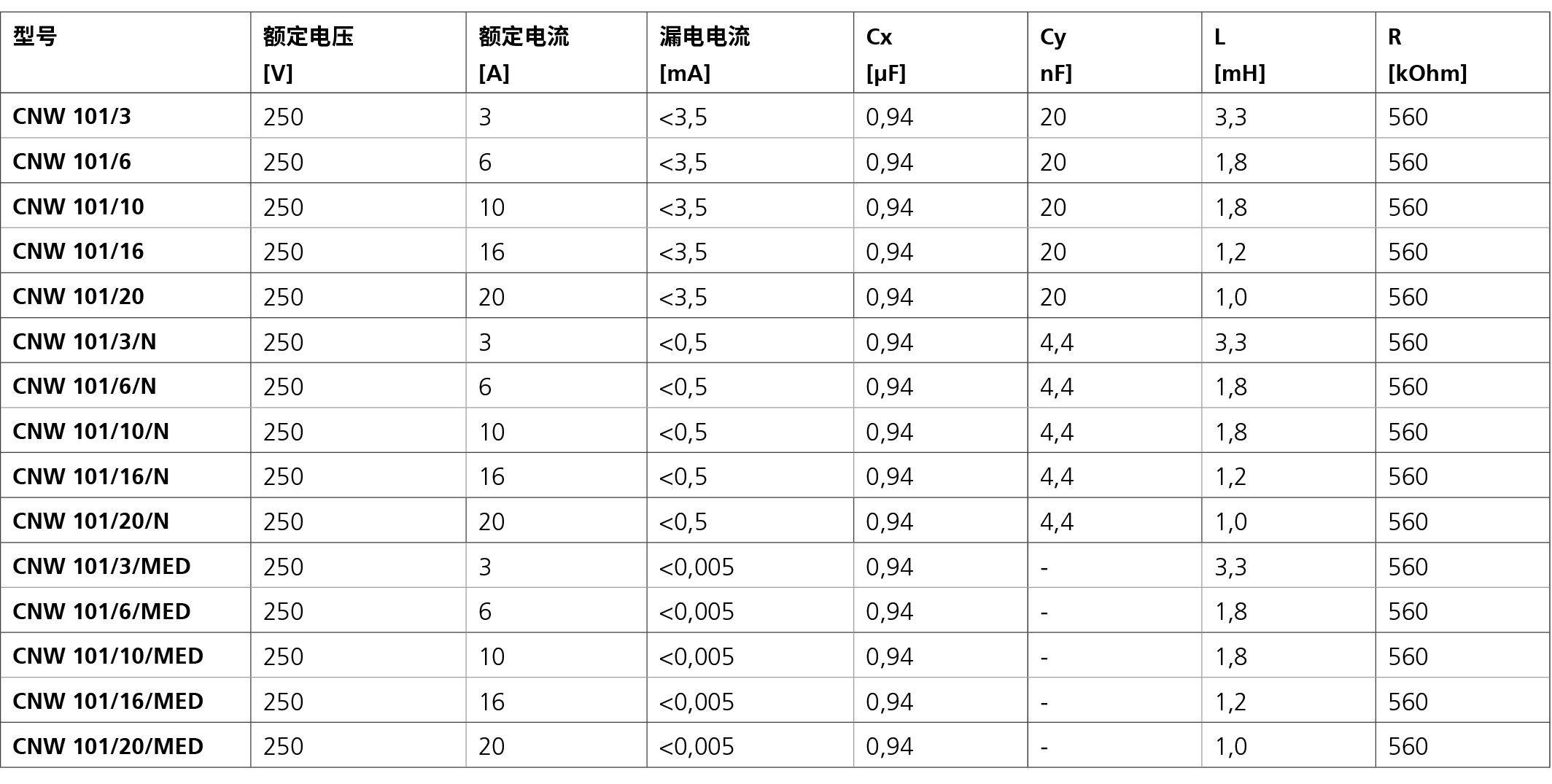

技术规格

  • 符合:VDE 0565-3 / IEC 950 / UL 1283
  • 测试电压:L-N 2100 V,直流 1s, L/N-PE 2700 V,直流 1s
  • 过载:1,5 x I 1 分钟/小时
  • 气候类别:DIN IEC 68 Teil 1 25/085/21

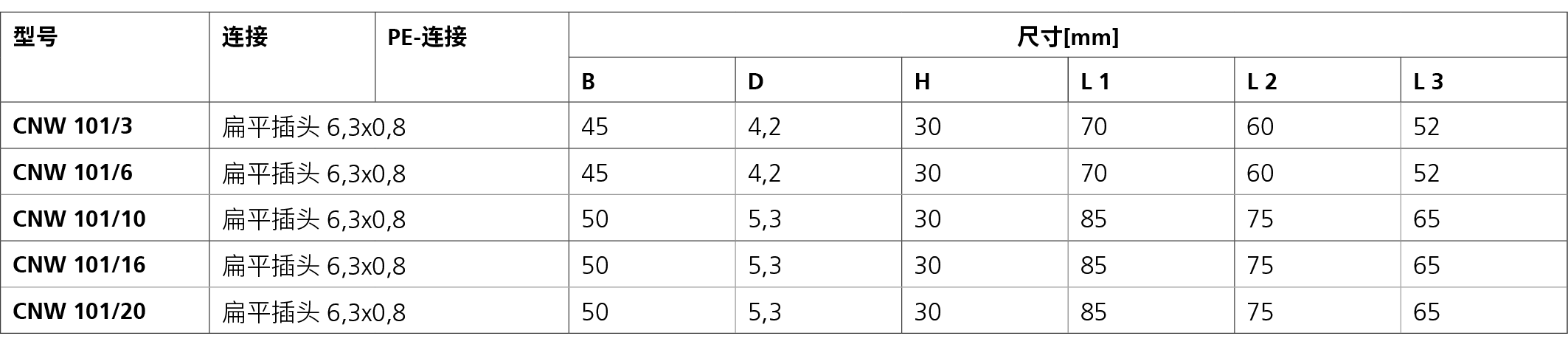

尺寸单位:毫米
