LD 200空心电抗器

铜/盘式绕组的空心电抗器

描述

空心电抗器特别适合用于需要高电感线性度的环境。由于机械结构相对简单,所以不仅外观紧凑,而且非常坚固。凭借相关的专业知识,即使在最为严酷的条件下,REO空心电抗器的性能也能够达到所需的标准。
REO“混合与匹配”原则
可选择的方案多种多样,通过REO“混合与匹配”原则,您可结合各种选项选择最适合具体应用要求的产品。REO能够提供不同的设计方案和绕组技术,还有品类齐全的导体材料和结构。根据具体要求,我们能够将优质方案的参数结合起来,从而制定最佳的解决方案。

可选

  • 层式绕组/盘形绕组
  • 铝、铜或铝+铜
  • 防护措施:油漆涂层、保护涂层、外壳或REO Xtreme
  • 冷却风机/装置
  • 传感器:开关NO / NC,PT100,NTC,PTC

优点

  • 无饱和效应
  • 有品类齐全的材料可供选择
  • 特殊保护涂层
  • 线性度L(i)高
  • 机械强度非常好
  • 无滞后
  • 采用强制风冷技术,从而将设备重量优化至最佳水平
  • 空气定向流过GRP导管
  • 液体冷却非常有效(波导管)
  • 应用范围广。

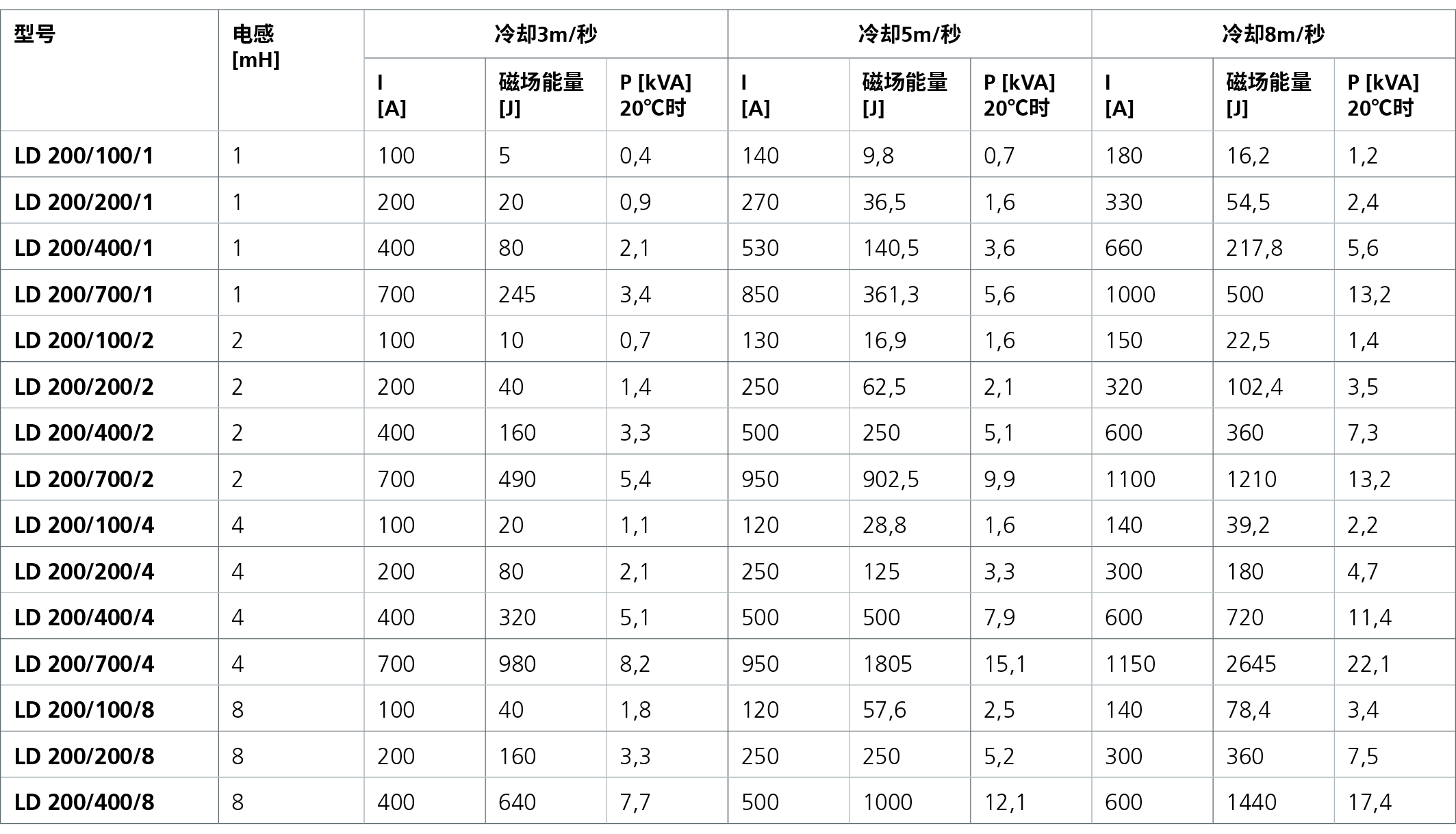

技术数据

  • 电流频率:直流和交流
  • 公差:+ 10 / – 10 %, + 5 / – 5 %
  • 抽头:默认情况下,不存在抽头(可根据要求提供)
  • 绝缘:F或H
  • 符合IEC 60310的冷却方法和冷却液:AN、AF或WF
  • 测试电压:最高12kV 60秒 50Hz,最高25kV 1,2/50µs
  • 安装:悬挂式,垂直或水平式
  • 机械强度,机械模拟(FEM):EN 12663
  • 冲击 – 和振动应力:IEC 61373 1类B级

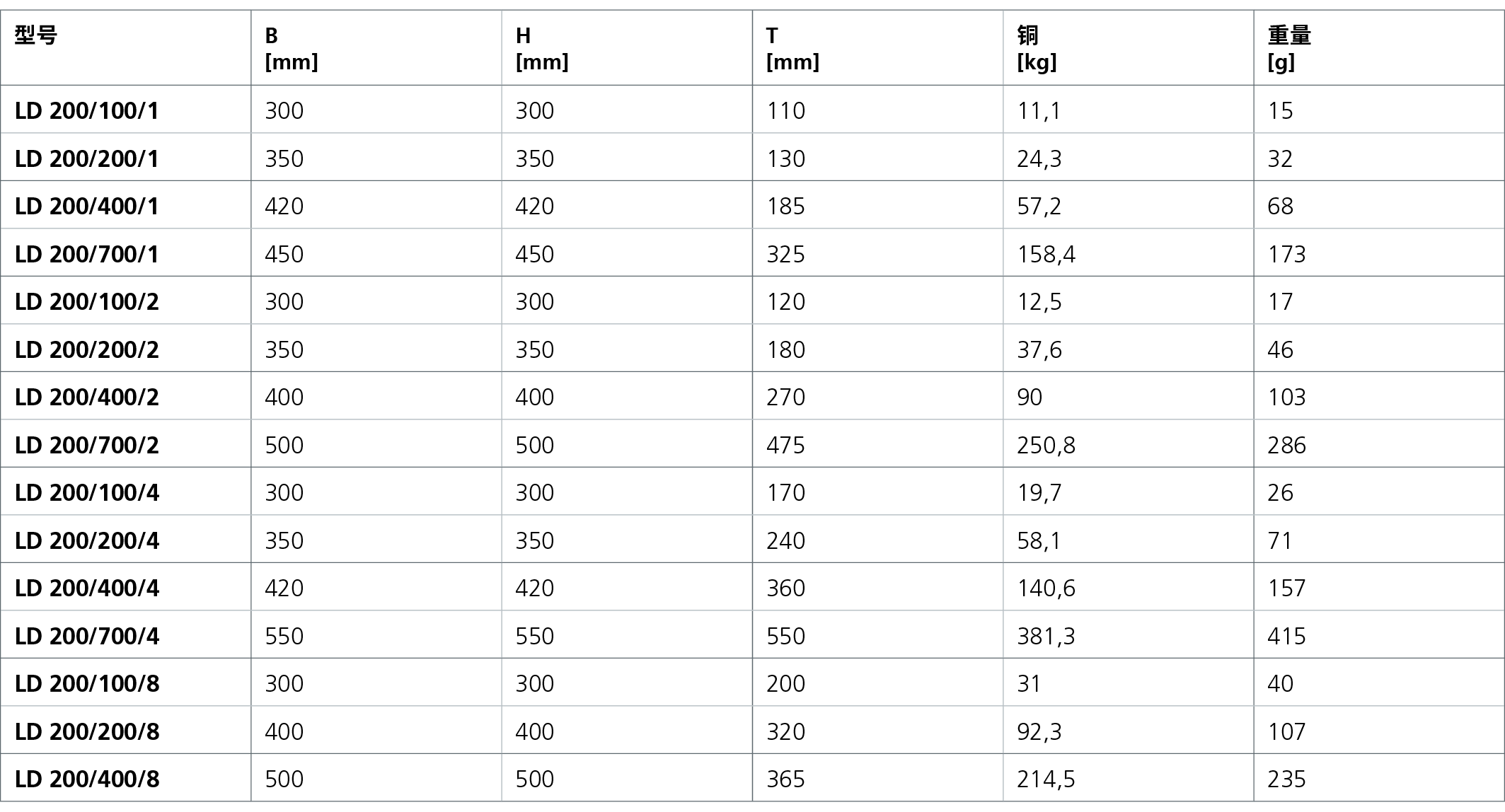

尺寸单位:毫米
