Description

Le REOVIB Messbox 122 sert à faciliter les travaux de réglage et à contrôler le courant magnétique ainsi que la tension magnétique sur les convoyeurs vibrants. Les appareils sont équipés d’instruments de mesure à fer rotatif et sont connectés en interne. Ainsi, l’installation peut être effectuée rapidement et facilement entre l’appareil de commande et le convoyeur.

L’appareil de mesure SWM 4000 sert à l’installation, au contrôle et à l’entretien des appareils vibrants. En tant qu’appareil portatif avec batteries intégrées, cet appareil peut être utilisé de manière particulièrement mobile. Un capteur d’accélération permet de mesurer la fréquence [Hz], l’amplitude de vibration [mm], la vitesse de vibration [cm/s] et l’accélération de vibration [g]. Les valeurs sont affichées sur l’écran LCD intégré et peuvent également être enregistrées dans l’appareil (40 valeurs de mesure). Grâce à l’interface USB intégrée, ces données enregistrées peuvent être transférées vers un PC pour une analyse ultérieure dans un fichier.

Le capteur SWM 1000 sert à surveiller les goulottes vibrantes. Le capteur détecte l’accélération d’une goulotte vibrante à entraînement magnétique ou motorisé et fournit une valeur de mesure pour l’accélération [g] et pour l’amplitude [mm]. La sortie du capteur peut être raccordée directement à un appareil de mesure (avec 0 (4)… 20 mA) ou être reliée, par exemple, à un automate programmable pour l’évaluation ou la surveillance.

L’appareil d’atelier REOVIB 6050 contient un convertisseur de fréquence REOVIB MFS pour les convoyeurs vibrants et a été spécialement conçu pour une utilisation dans le domaine de la maintenance et pour la construction de convoyeurs vibrants. Pour une manipulation rapide, la valeur de consigne pour l’amplitude des vibrations est réglable au moyen d’un potentiomètre ; un ampèremètre est intégré pour le contrôle du courant de sortie.

L’appareil de diagnostic et d’atelier REOVIB 6100 est un appareil commandé par microprocesseur pour le réglage de la puissance des convoyeurs vibrants, au moyen d’un convertisseur de fréquence intégré REOVIB MFS. La fréquence de vibration [Hz], l’amplitude de vibration [mm], la vitesse de vibration [cm/s] et l’accélération de vibration [g] sont déterminées simultanément à l’aide d’un capteur d’accélération. Les valeurs sont affichées sur l’écran LCD intégré et peuvent également être enregistrées dans l’appareil (40 valeurs de mesure). L’interface USB intégrée permet de transférer ces données enregistrées vers un PC pour une analyse plus approfondie dans un fichier. La fréquence de fonctionnement du convoyeur peut être réglée manuellement ou déterminée automatiquement par une recherche automatique de fréquence à l’aide d’un capteur d’amplitude de vibration.

L’appareil de surveillance REOVIB SWM 843 sert à mesurer et à afficher le comportement vibratoire des goulottes vibrantes. Un capteur d’accélération permet de détecter les oscillations de la gouttière. La valeur de mesure actuelle peut être lue directement sur l’appareil comme valeur d’accélération [g], valeur d’amplitude de vibration [mm] ou valeur de fréquence de vibration [Hz] sur un affichage à sept segments à cinq chiffres. La valeur d’accélération peut être transmise à une sortie analogique de 0 (4)…. 20 mA proportionnelle pour l’évaluation ou la surveillance – soit via un appareil de mesure raccordé, soit par exemple via une commande API connectée.

L’appareil de surveillance REOVIB BK 032 sert à mesurer le comportement vibratoire des canaux vibrants. Cet appareil d’analyse, associé à un capteur d’accélération, permet de surveiller les forces d’accélération générées par les canaux vibrants. Une fenêtre autorisée est définie par des limites maximales et minimales réglables. Si ces valeurs sont dépassées ou non atteintes, un relais correspondant est activé.

Traduit avec www.DeepL.com/Translator (version gratuite)

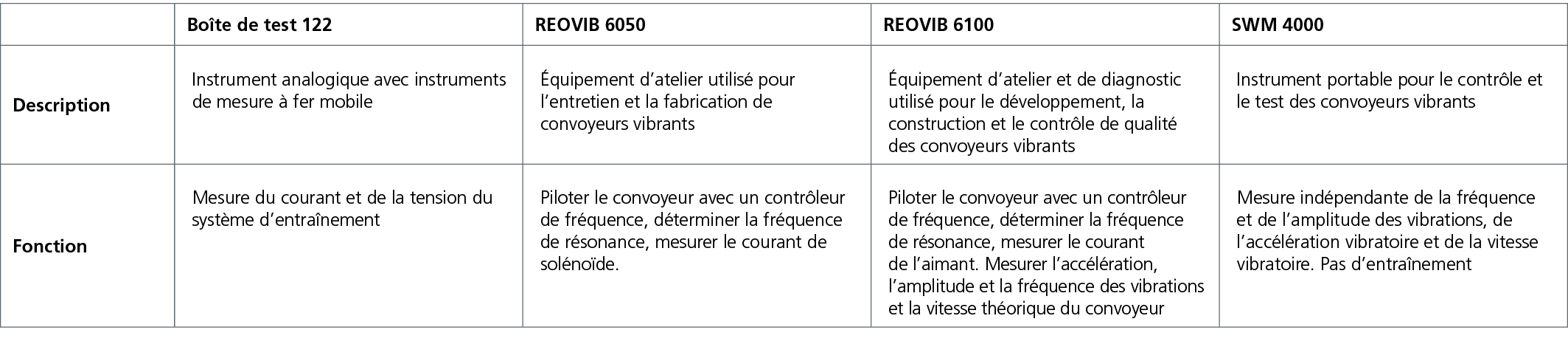

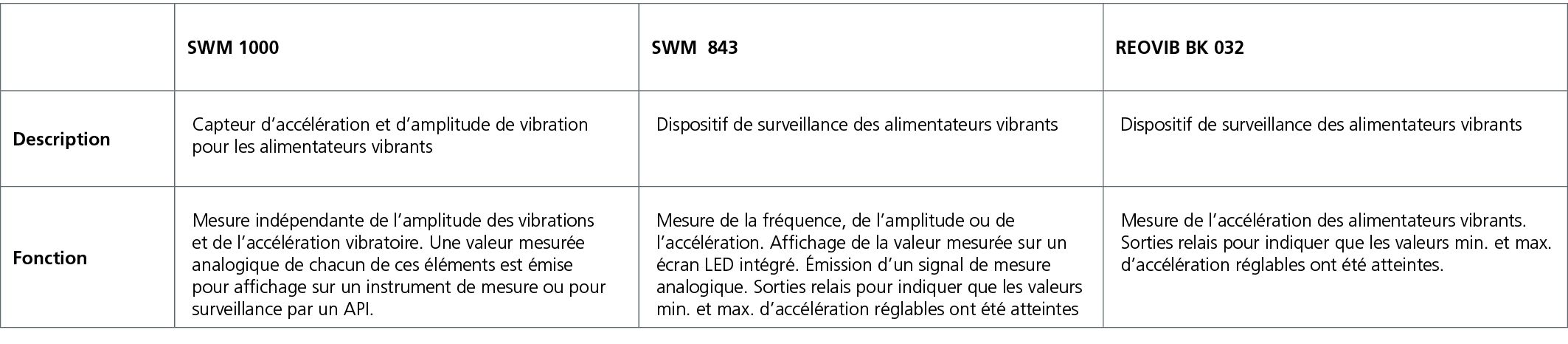

Nos instruments de mesure

  • REOVIB MESSBOX 122 : instruments à aiguilles avec dispositif de mesure à fer rotatif
  • REOVIB 6050 : appareil d’atelier pour l’aide au développement/à la conception lors de la construction de convoyeurs vibrants
  • REOVIB 6100 : appareil d’atelier et de diagnostic pour le développement, la construction et le contrôle de qualité des convoyeurs vibrants Appareil de mesure de service mobile pour le contrôle des convoyeurs vibrants
  • REOVIB SWM 4000 : appareil de mesure de service mobile pour le contrôle des convoyeurs vibrants
  • REOVIB SWM 1000 : capteur d’accélération et d’amplitude des vibrations pour les goulottes de convoyeurs vibrants
  • REOVIB SWM 843 : Appareil de surveillance pour goulottes vibrantes
  • REOVIB BK 032 : Appareil de surveillance pour rigoles vibrantes
